​网线水晶头接法图解7类（网线水晶头制作及标准接法教程）

网线水晶头接法图解7类（网线水晶头制作及标准接法教程）

一、制作工具介绍

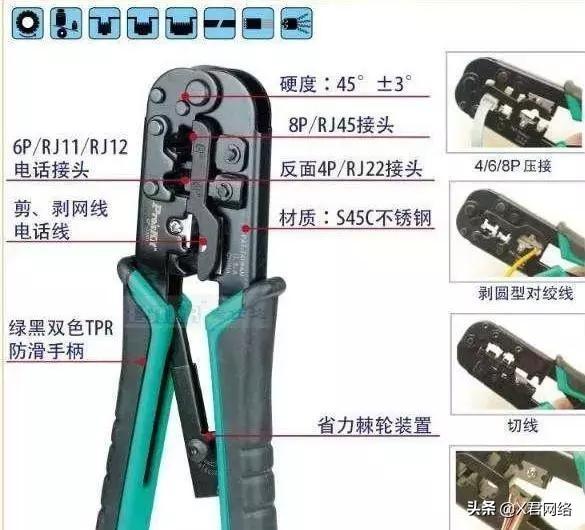

在文章开关，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。

我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。其中最后一个功能，是网线钳独有的，也是它的主要功能。在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~

压制水晶头，利用的就是水晶头槽这一部分。网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。

使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。

二、水晶头的制作

下面我们来详细说一下网线水晶头的制作方法（共五步）。

第一步、剥

把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。

第二步、排

排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。现在的网线都是"双绞线"，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。

在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。比如和橙色线缠绕在一起的白色线，就叫做"橙白色线"（或者"白橙色线"）；和蓝色线缠绕在一起的白色线，就叫做"蓝白色"（或"白蓝色线"）。

排线顺序有两个标准，分别叫做T568A和T568B——两种排法没有本质上的区别，但是在选择时有规定……敲黑板，这里很重要：

两种接线顺序在选择上有两种选法：交叉线和直通线。交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。

交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。直通线用于不同类设备之间的连接，比如电脑和路由器。

很明显，家庭中更适合直通线。所以，在家庭中，一般所有水晶头都只选用一种排线方法——T568A或T568B任选其一。

T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；

T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

T568A 线序的适用范围

这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接，另一端按 T568B 线序接，即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；

2. 集线器←—→集线器；

3. 交换机←—→交换机。

T568A 线序的接法

如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号 网线颜色

1————绿白

2————绿

3————橙白

4————蓝

5————蓝白

6————橙

7————棕白

8————棕

T568B 线序的适用范围

1、直连线互连

网线的两端均按 T568B 接

1. 电脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电脑←—→ADSL 路由器的 LAN 口

4. 电脑←—→集线器或交换机

2、交叉互连

网线的一端按 T568B 接，另一端按 T568A 接

1. 电脑←—→电脑，即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

T568B 线序的接法

如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号 网线颜色

1————橙白

2————橙

3————绿白

4————蓝

5————蓝白

6————绿

7————棕白

8————棕

第三步、剪

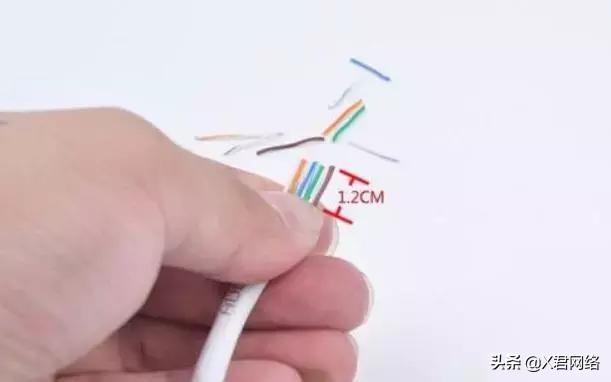

把网线的顺序排好了，握在手里，捏住、压好——一定要压好，此时你已经分不清这么多白色线原本是和哪条线相绞的了。把线放到网线钳中，剪断。

剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改——把网线捏紧了再剪有助于增加成功率。

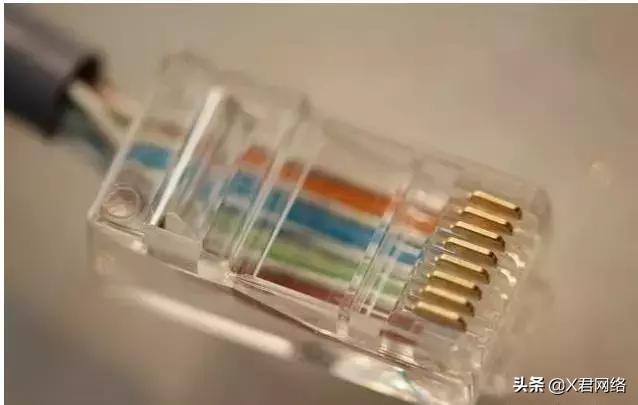

第四步、插

把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：

1.应面对水晶头的背面，也就是不带卡槽按压按钮的那一面插入；

2.网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤，把8根小线再剪短一点。

细线外露，不合格

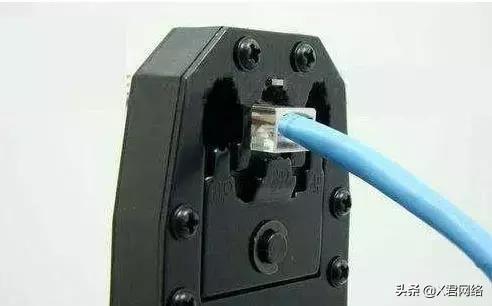

第五步、压

把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。

,
